高爐煤氣干法脈沖袋式除塵器

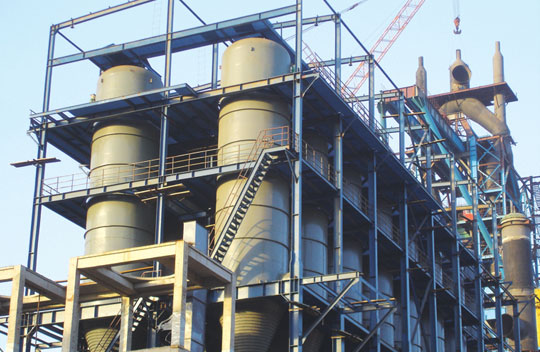

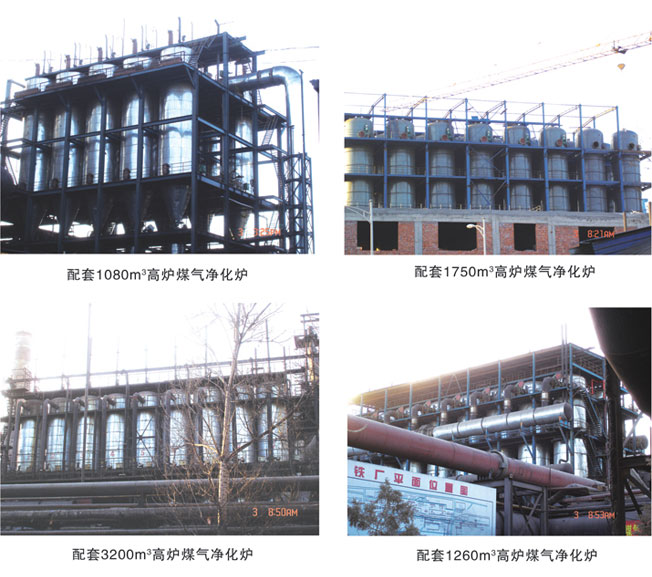

配套3200m3高爐煤氣凈化爐
高爐煤氣干法脈沖袋式除塵器由荒煤氣主管來的荒煤氣（260）經支管進入袋式除塵器的下部箱體，進行機械分離之后，煤氣向上經布袋過濾，微細粉塵附著在濾袋外表面，凈煤氣通過濾袋匯集到上箱體，經凈煤氣支管，主管時入熱風爐等使用。
當過濾到一定時間后，隨著濾袋表面的粉塵增加，除塵器阻力上升，當阻力上升到一定數值時，電氣控制系統發出清灰信號，出口支管氣動碟閥和上球閥自動關閉，脈沖閥開啟，分氣缸氮氣經噴吹管從袋口噴入，濾袋急速擴張，濾袋外表面的粉塵被抖落下來，落入下部錐形灰斗，最后一個脈沖閥噴吹結束，除塵器繼續保持靜止狀態，使筒體內較細的粉塵有一個靜止沉降的過程，此過程結束，出口支管氣動蝶閥和上球閥開啟，除塵器進入正常過濾狀態，同時下部球閥開啟經葉輪給料機，完成了一個箱體的清灰過程，上述過程中各個閥門的開啟與關閉，單箱體對粉塵濃度的測試，都PLC 系統控制，這樣周而復始的工作，荒煤氣得到凈化
玫德高爐煤氣系統EPC總包工程
